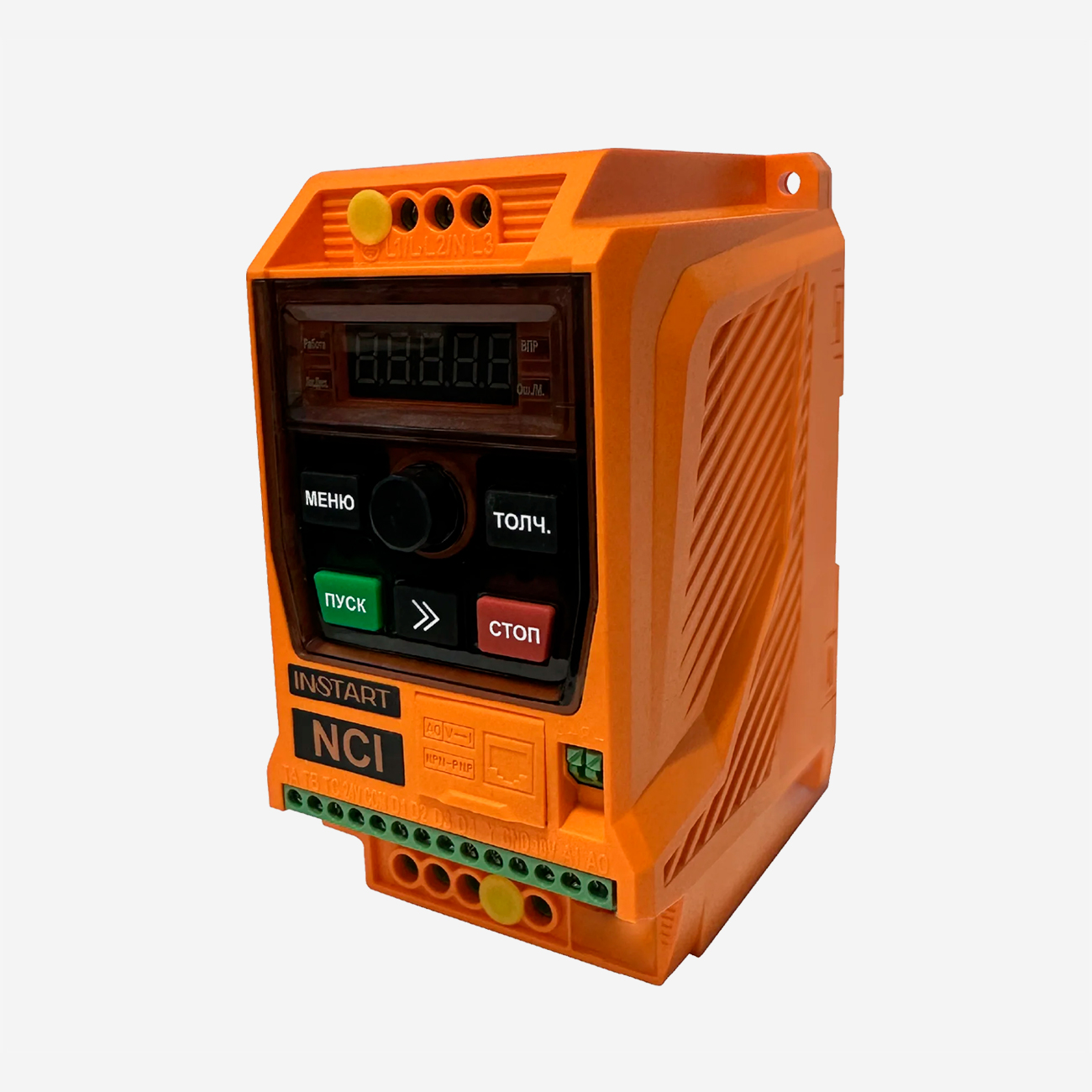

Частотный преобразователь NCI-G0.4-2B
частотные преобразователи230,14 ƃ
Частотный преобразователь NCI-G0.4-2B предназначен для управления электродвигателями мощностью 0.4 кВт и работы в сети 1~220 В. Это решение для задач, где требуется гибкое управление скоростью, снижение пусковых нагрузок и повышение общей эффективности оборудования.
| Технические характеристики | |
|---|---|
| Модель | NCI-G0.4-2B |
| Мощность двигателя | 0.4 кВт |
| Номинальный ток | 2.3 A |
| Входное напряжение | 1 фаза, 220 В |
| Выходное напряжение | 3 фазы, 220 В |
Смотреть еще варианты на 0.4 кВт
- Первый поставщик в Беларуси
- Бесплатный подбор под двигатель
- Техническая поддержка инженера
- Доставка по всей РБ
- В наличии на складе
- Гарантия 36 месяцев
Чтобы купить частотный преобразователь на 0.4 кВт, свяжитесь с нами по номеру +375 29 3587929 или оформите заказ онлайн через корзину.
-
Описание
-
Характеристики
-
Спецификация
-
Документация
-
Аксессуары
-
Видео
Частотные преобразователи INSTART – универсальные устройства для регулирования скорости вращения асинхронных электродвигателей.
Частотные преобразователи используются в различных отраслях:
- насосные станции и системы водоснабжения
- вентиляция и кондиционирование
- конвейеры и производственные линии
- станки и промышленное оборудование
- компрессоры и автоматизированные системы
Преимущества частотных преобразователей серии NCI
Установка
- Установка на DIN-рейку или монтажную панель
- Конструкция корпуса позволяет выполнять установку без воздушных зазоров
- Бесконечный потенциометр с функцией ввода, как на встроенной, так и на выносной панели управления
- Оптимальные габаритные размеры
- Нестираемое обозначение клемм
Настройка и программирование
- «Быстрый пуск»
- Встроенный сетевой протокол Modbus RTU
- Оптимальный набор функций для решения простых задач
- Встроенный пожарный режим
- Логика NPN/PNP
- Векторный режим
Эксплуатация
- Поддержка работы с асинхронными и синхронными электродвигателями с постоянными магнитами (модели с обозначением «+NCI-SM»)
- Возможность подключения к сети 1 Ф 230 В и работы с однофазными электродвигателями (модели с обозначением «-1В»)
- Встроенный ЭМС-фильтр
- Контроль линии (модели с 3 Ф на выходе)
- Автоподхват (модели с 3 Ф на выходе)
Система обозначения
1.Серия
2.Режим G − общепромышленный*
3.Мощность электродвигателя (кВт) для общепромышленного режима (G)
4.Режим P − насосный**
5.Мощность электродвигателя (кВт) для насосного режима (P)
6.Номинальное напряжение:
1: вход 1~230 (220) В, 50/60 Гц; выход 1~230 (220) В
2: вход 1~230 (220) В, 50/60 Гц; выход 3~230 (220) В
3: вход 1~230 (220) В, 50/60 Гц, выход 3~400 (380) В
4: вход 3~400 (380) В, 50/60 Гц; выход 3~400 (380) В
6: вход 3~690 (660) В, 50/60 Гц. выход 3~690 (660) В
7.Встроенный тормозной модуль
8.Дополнительные опции
СЗС − дополнительное покрытие лаком;
КМП-П − защитное покрытие плат компаундом;
SM − работа с синхронными двигателями.
*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.
**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
Схема подключения
Массогабаритные характеристики
| Типоразмер | Модель | Вес (нетто), кг | Ш, мм | В, мм | Г, мм | Способ монтажа |
|---|---|---|---|---|---|---|
| 1 | NCI-G0.4-1В | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| 1 | NCI-G0.55-1В | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| 1 | NCI-G0.75-1В | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| 1 | NCI-G1.5-1В | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| 1 | NCI-G2.2-1В | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| 1 | NCI-G0.4-2B | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| 1 | NCI-G0.75-2B | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| 1 | NCI-G1.5-2B | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| 1 | NCI-G0.4/P0.75-4B | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| 1 | NCI-G0.75/P1.5-4B | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| 1 | NCI-G1.5/P2.2-4B | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| 1 | NCI-G2.2/P4.0-4B | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| 1 | NCI-G2.2-2B | 0,9 | 83 | 149 | 111 | На монтажную панель, на DIN-рейку |
| 2 | NCI-G4.0-1В | 1,3 | 98 | 170 | 124 | На монтажную панель, на DIN-рейку |
| 2 | NCI-G4.0-2B | 1,3 | 98 | 170 | 124 | На монтажную панель, на DIN-рейку |
| 2 | NCI-G4.0/P5.5-4B | 1,3 | 98 | 170 | 124 | На монтажную панель, на DIN-рейку |
| 2 | NCI-G5.5/P7.5-4B | 1,3 | 98 | 170 | 124 | На монтажную панель, на DIN-рейку |
| 2 | NCI-G7.5/P11.0-4B | 1,3 | 98 | 170 | 124 | На монтажную панель, на DIN-рейку |
| 3 | NCI-G5.5-2B | 3,5 | 135 | 228 | 160 | На монтажную панель |
| 3 | NCI-G7.5-2B | 3,5 | 135 | 228 | 160 | На монтажную панель |
| 3 | NCI-G11/P15-4B | 3,5 | 135 | 228 | 160 | На монтажную панель |
| 3 | NCI-G15/P18.5-4B | 3,5 | 135 | 228 | 160 | На монтажную панель |
| 4 | NCI-G18.5/P22-4B | 5,8 | 210 | 318 | 200 | На монтажную панель |
Компания «Вега Электро» более 15 лет работает в сфере поставок электрооборудования и частотных преобразователей.
Мы помогаем подобрать инвертор под конкретные задачи: для насосов, вентиляции, станков и промышленного оборудования. Наши специалисты учитывают все параметры — от мощности двигателя до условий эксплуатации — чтобы вы получили надежное и эффективное решение.
Если вы не уверены, какой частотный преобразователь купить — мы бесплатно проконсультируем, подберем оптимальную модель и предложим лучшее решение по цене и качеству.
Свяжитесь с нами по номеру +375 29 3587929 или оформите заказ онлайн через корзину.
Купить частотный преобразователь в Беларуси с гарантией, доставкой по Минску и всей РБ — просто. Обращайтесь в «Вега Электро» и получите надежное оборудование с профессиональной поддержкой.
Основные технические характеристики частотного преобразователя Instart серии NCI-G0.4-2B
| Артикул | NCI-G0.4-2B |
|---|---|
| Мощность, кВт | 0.4 кВт |
| Номинальный ток, А | 2.3 А |
| Напряжение | 1~230 В, 50/60 Гц |
| Пожарный режим | Да |
| Степень защиты | IP20 |
| Номинальное напряжение, В | 230 В |
| Количество фаз на входе | 1Ф |
| Количество фаз на выходе | 3Ф |
| Частота, Гц | 50/60 Гц |
| Ширина, мм | 83 |
| Высота, мм | 149 |
| Глубина, мм | 111 |
| Вес нетто, кг | 0.9 |
| Перегрузочная способность в течение 60 сек (G/P) | 150% / 120% |
| Совместимый тип электродвигателя | Асинхронный |
| Тип панели управления | Несъемная |
| Резервное копирование с помощью панели | Нет |
| Независимое питание платы управления | Нет |
| Тип встроенного источника питания | 10 В DC; 24 В DC |
| Цифровые программируемые входы | 4 PNP/NPN |
| Аналоговые входы | 1 |
| Релейные программируемые выходы | 1 |
| Аналоговые выходы | 1 |
| Цифровые выходы | 1 |
| Сетевой протокол | ModBUS RTU |
| Часы реального времени | Нет |
| Подключение термистора электродвигателя | Нет |
| Способ монтажа | На монтажную панель, на DIN-рейку |
| Режимы управления | Скалярный; векторный |
| Встроенный ЭМС-фильтр | Да |
| Встроенный тормозной модуль | Да |
| Работа с 4 насосами в каскадном режиме | Нет |
| Программное обеспечение на ПК | Нет |
| Тип дисплея | Светодиодный (LED) |
| Выходная частота, Гц | 0–599 Гц |
| Выходное напряжение (U2), В | 0–Uвх; 3(0–Uвх) |
| Рабочая температура | от −10 до +40 °C |
| Гарантийный срок, мес. | 36 |
Смотрите также
- Частотные преобразователи на 0.4 кВт
- Частотные преобразователи на 0.75 кВт
- Все частотные преобразователи 1фх220В- 3ф220В
Где купить частотный преобразователь 0.4 кВт
Компания «Вега Электро» более 15 лет поставляет частотные преобразователи и промышленное оборудование из Китая. Мы поможем подобрать оптимальное решение под ваш двигатель и условия эксплуатации.
📞 Позвоните нам по номеру +375 29 3587929 или оформите заказ через корзину — наши специалисты проконсультируют и подберут оборудование под вашу задачу.
| Модель | Мощность двигателя*, кВт | Ток, А | ||
|---|---|---|---|---|
| G | P | G | P | |
| Вход: 1 фаза, 198-253 В, выход: 1 фаза, 198-253 В | ||||
| NCI-G0.4-1В | 0.4 | — | 2.3 | — |
| NCI-G0.55-1В | 0.55 | — | 3.0 | — |
| NCI-G0.75-1В | 0.75 | — | 4.0 | — |
| NCI-G1.5-1В | 1.5 | — | 7.0 | — |
| NCI-G2.2-1В | 2.2 | — | 9.6 | — |
| NCI-G4.0-1В | 4.0 | — | 17.0 | — |
| Вход: 1 фаза, 198-253 В, выход: 3 фазы, 198-253 В | ||||
| NCI-G0.4-2B | 0.4 | — | 2.3 | — |
| NCI-G0.75-2B | 0.75 | — | 4.0 | — |
| NCI-G1.5-2B | 1.5 | — | 7.0 | — |
| NCI-G2.2-2B | 2.2 | — | 9.6 | — |
| NCI-G4.0-2B | 4.0 | — | 17.0 | — |
| NCI-G5.5-2B | 5.5 | — | 25.0 | — |
| NCI-G7.5-2B | 7.5 | — | 32.0 | — |
| Вход: 3 фазы, 342-440 В, выход: 3 фазы, 342-440 В | ||||
| NCI-G0.4/P0.75-4B | 0.4 | 0.75 | 1.0 | 2.1 |
| NCI-G0.75/P1.5-4B | 0.75 | 1.5 | 2.1 | 3.8 |
| NCI-G1.5/P2.2-4B | 1.5 | 2.2 | 3.8 | 5.1 |
| NCI-G2.2/P4.0-4B | 2.2 | 4.0 | 5.1 | 9.0 |
| NCI-G4.0/P5.5-4B | 4.0 | 5.5 | 9.0 | 13.0 |
| NCI-G5.5/P7.5-4B | 5.5 | 7.5 | 13.0 | 17.0 |
| NCI-G7.5/P11-4B | 7.5 | 11.0 | 17.0 | 25.0 |
| NCI-G11/P15-4B | 11.0 | 15.0 | 25.0 | 32.0 |
| NCI-G15/P18.5-4B | 15.0 | 18.5 | 32.0 | 37.0 |
| NCI-G18.5/P22-4B | 18.5 | 22.0 | 37.0 | 45.0 |
| NCI-G22/P30-4B | 22.0 | 30.0 | 45.0 | 60.0 |
| NCI-G30-4B | 30.0 | — | 60.0 | — |
| NCI-G37-4B | 37.0 | — | 75.0 | — |
| NCI-G45-4B | 45.0 | — | 90.0 | — |
* Номинальный ток двигателя не должен превышать номинальный выходной ток преобразователя частоты.
Техническая спецификация частотных преобразователей Instart серии NCI
| Параметры | Описание |
|---|---|
|
Основные параметры |
|
| Диапазон напряжения и частоты на входе | 1 ~ 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2% 3 ~ 342-440 В (± 5% не более 20мс), 50/60 Гц ± 2% |
| Диапазон напряжения и частоты на выходе | 3 ~ 0-Uвх, 0-599 Гц |
| Диапазон мощностей | 0.4 — 45 кВт |
| Тип подключаемого электродвигателя | Однофазный асинхронный с КЗР Трехфазный асинхронный с КЗР Синхронный двигатель с постоянными магнитами (опция) |
| Методы управления | V/F – скалярный SVC – векторный с разомкнутым контуром |
| Перегрузочная способность (не чаще 1 раза в 10 минут) |
G: 150% от номинального тока в течение 60 с; 180% от номинального тока в течение 3 с P: 120% от номинального тока в течение 60 с; 150% от номинального тока в течение 3 с |
| Несущая частота | 1-15 кГц; несущая частота может автоматически регулироваться в зависимости от особенностей нагрузки |
| Пусковой момент | 0,5 Гц: 150% (V/F ) 0,25 Гц: 180% (SVC) |
| Диапазон скоростей | 1:50 (V/F); 1:200 (SVC); |
| Точность отображения выходной частоты | Цифровое задание: 0.01 Гц Аналоговое задание: максимальная частота х 0.1% |
| Точность постоянной скорости | ±0,5% (V/F), ±0,2% (SVC) |
| Форсировка крутящего момента (U/f) | Автоматическая |
| Характеристика зависимости U/f | Прямая. Квадратичная. Ломаная по нескольким точкам. |
| Характеристика разгона/ замедления | 4 линейных, S-кривая 1 и S-кривая 2 |
| Функция AVR | Автоматическая стабилизация выходного напряжения |
| Фильтр ЭМС | Встроен |
|
Функциональные возможности |
|
| Панель управления | Несъемная LCD-панель. Выносная панель управления — опция |
| Управление в векторном режиме | По скорости/по моменту |
| Встроенные расширенные функции | Пожарный режим, таймер, встроенное ПИД-регулирование, простой ПЛК, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити) |
| Динамическое торможение | Торможение постоянным током |
| Толчковый режим | Диапазон частоты: 0.0…максимальная частота Отдельное время разгона/замедления для толчкового режима |
| Простой ПЛК | Задание скорости и времени работы на каждой из 16 ступеней |
| Многоступенчатый режим | Задание скорости с цифровых клемм с помощью 16 комбинаций |
| ПИД-управление | Реализация системы управления с датчиком обратной связи |
| Сетевые протоколы | Modbus RTU — встроен |
| Опции и аксессуары | Панель управления, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование |
| Защитные функции | Оптимальный комплекс из 30 типов защит |
| Степень защиты | IP20 |
|
Управление |
|
| Каналы команды запуска | Панель, клеммы, сетевой протокол Modbus RTU (RS-485) |
| Задание частоты | Цифровое задание, аналоговое задание напряжения/тока, импульсное задание и задание с сетевого протокола |
| Задание момента | 7 типов источников задания вращающего момента |
| Источник питания | 10 В DC (10 мА); 24 В DC (200мА) |
| Входы управления |
4 цифровых (D) до 15 кВт включительно, 5 цифровых от 18,5 кВт (один из которых может использоваться, как высокочастотный импульсный вход (HDI5) , поддерживают PNP/NPN логику 1 аналоговый (AI) с диапазоном 0…10 В или 0/4…20 мА |
| Выходы управления |
1 цифровой (Y) 10 В, 20 мА (можно использовать как импульсный — до 50 кГц) 1 релейный (Т): AC — до 250 В, 3.0 А; DC — до 30 В, 1А 1 аналоговый (АО) с диапазоном 0…10 В или 0/4…20 мА |
|
Условия окружающей среды |
|
| Место установки | В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата |
| Высота над уровнем моря | Ниже 1000 м над уровнем моря (от 1000 до 2000 м при сниженных номинальных характеристиках) |
| Температура окружающей среды при работе ПЧ | От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С) |
| Относительная влажность | Относительная влажность ниже 95%, без конденсации |
| Охлаждение | Принудительное воздушное |
| Вибрация | Менее 5.9 м/с (0.6 g) |
| Температура хранения | От -40 до +70 °С |
Компания «Вега Электро» предлагает:
- Широкий выбор частотных преобразователей 220В и 380В
- Помощь в подборе оборудования
- Гарантию и техническую поддержку
- быструю доставку по Минску и всей Беларуси
Звоните по номеру +375 29 3587929, чтобы получить консультацию и выгодное предложение на частотные преобразователи и устройства плавного пуска.
Каталог преобразователей частоты серии NCI- Паспорт преобразователей частоты серии NCI
- Презентация ПЧ серии NCI
- Таблица подбора тормозных резисторов и модулей для NCI
- Руководство по эксплуатации ПЧ серии NCI
- Пожарный сертификат NCI
- Сертификат на ПЧ серии NCI
Что вы найдете в инструкции:
— как подключить частотный преобразователь
— какие параметры задать для стабильной работы двигателя
— как избежать ошибок при запуске
— как быстро настроить привод под насосы, вентиляцию и станки
Не знаете, какой частотный преобразователь купить? Оставьте заявку — подберем оборудование под вашу задачу и поможем с настройкой. Звоните по номеру +375 29 3587929 или оформите заказ онлайн через корзину.
Как выбрать частотный преобразователь
При выборе частотного преобразователя важно учитывать мощность двигателя (кВт), тип питания (1 фаза или 3 фазы), напряжение сети (220В или 380В), а также условия эксплуатации. Правильно подобранный частотник обеспечивает стабильную работу оборудования, снижает износ и оптимизирует энергозатраты.
Компания «Вега Электро» более 15 лет работает в сфере промышленного электрооборудования и помогает клиентам точно определить, какой частотный преобразователь купить под конкретную задачу — без переплаты и с гарантией надежной работы.
Свяжитесь с нами по номеру +375 29 3587929 или оформите заказ онлайн через корзину.
