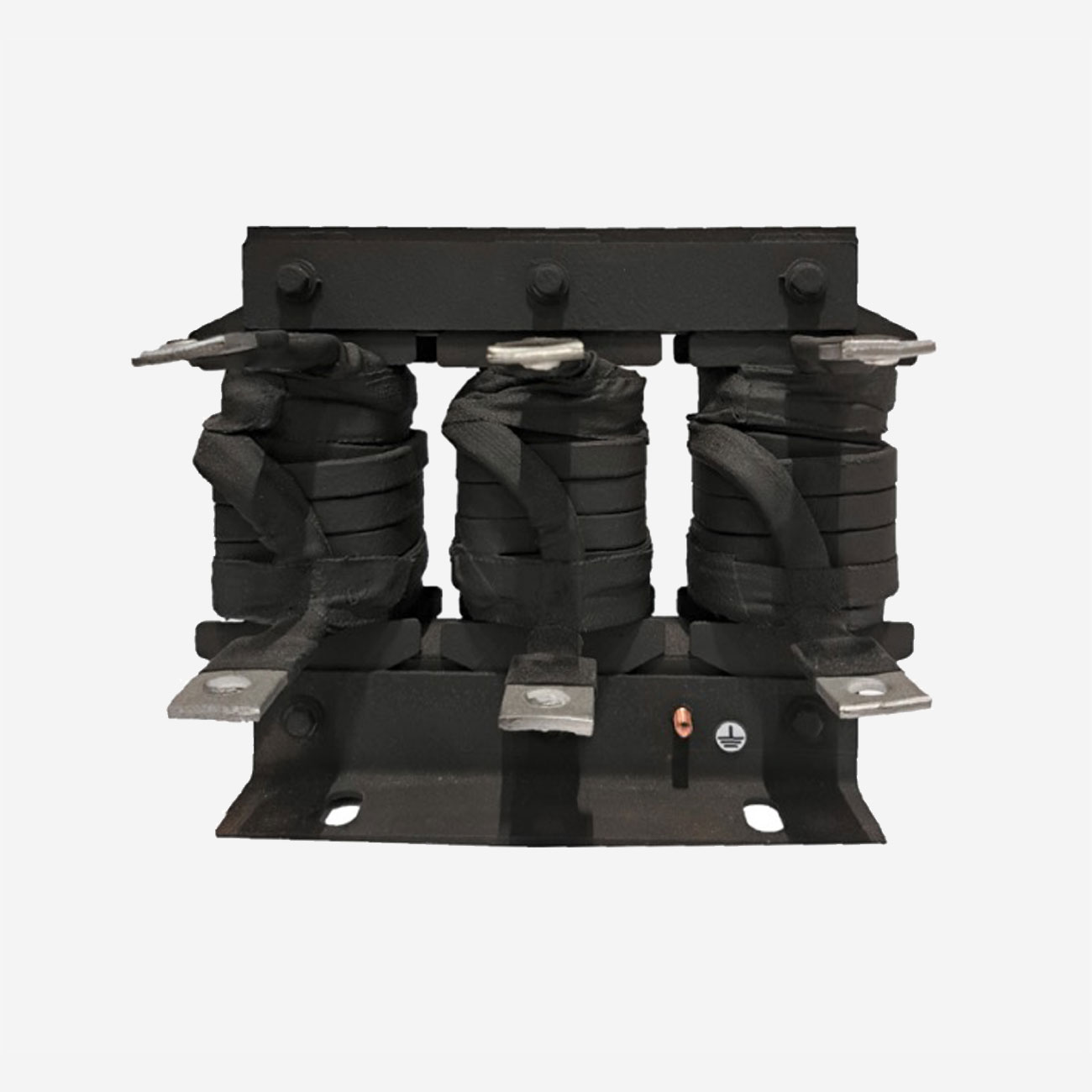

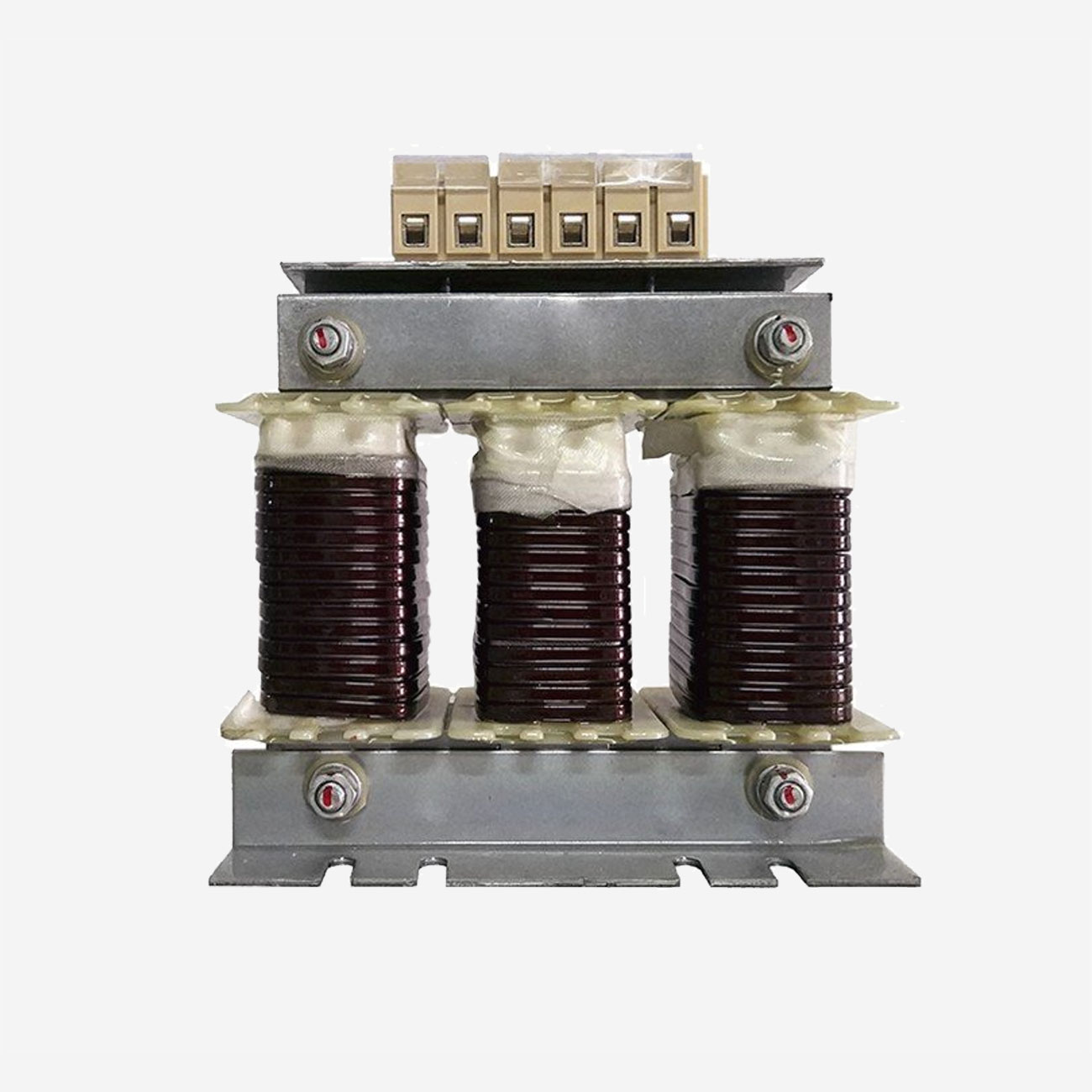

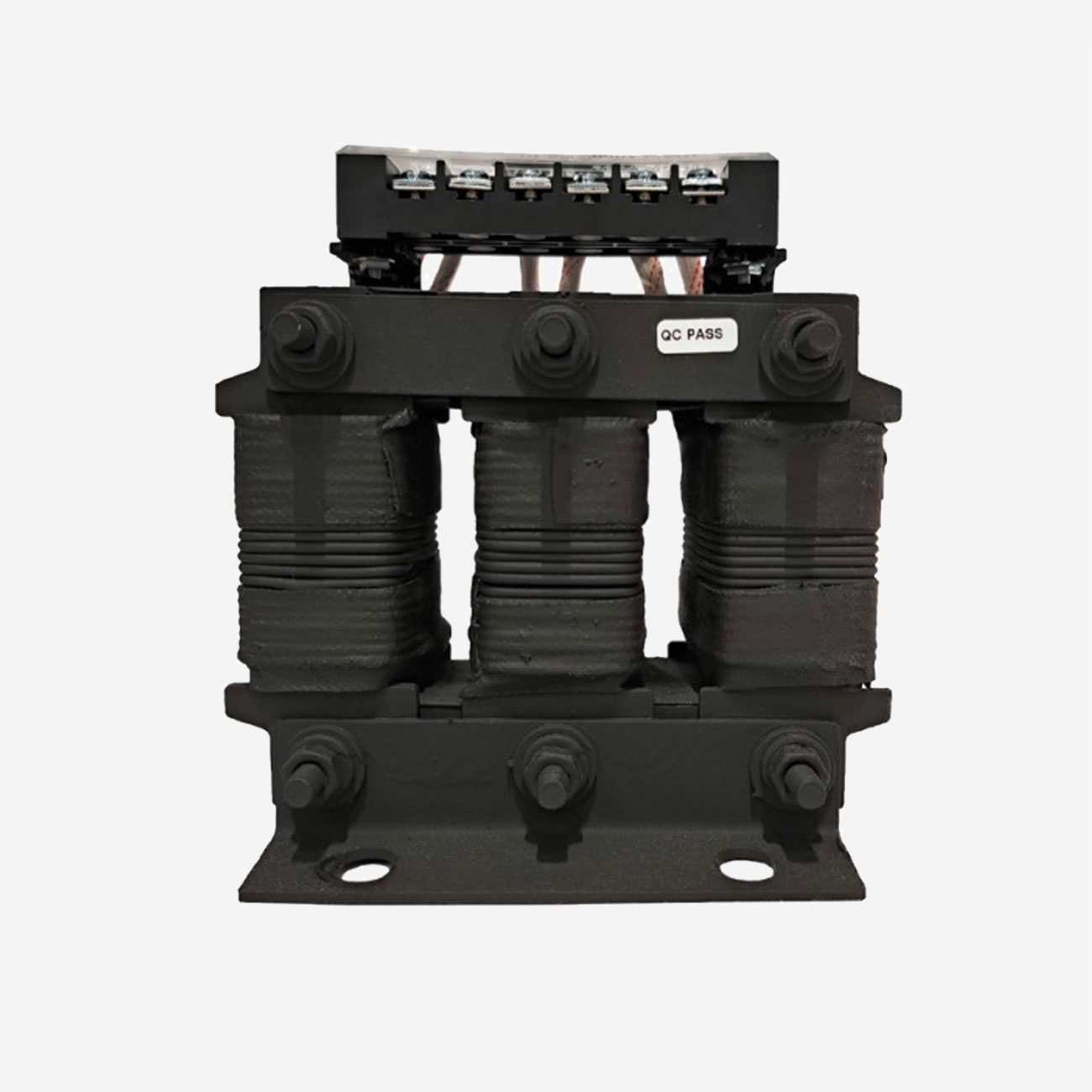

Name: Моторный дроссель IMF-22/45-4
Brand: instart
SKU: IMF-22/45-4
Price: 473.06 BYN
Availability: InStock

Моторный дроссель INSTART — защита двигателя и стабильная работа частотного преобразователя

Моторный дроссель предназначенный для установки между частотным преобразователем и трехфазным электродвигателем. Устройство снижает скорость нарастания импульсов напряжения (dU/dt), уменьшает высокочастотные помехи и защищает изоляцию двигателя при работе от преобразователя частоты. Дроссель особенно рекомендуется при большой длине моторного кабеля, эксплуатации двигателя в тяжелых условиях и при повышенных требованиях к надежности электропривода.

Преимущества моторного дросселя INSTART серии IMF:

Защищает изоляцию электродвигателя от импульсных перенапряжений
Уменьшает вероятность преждевременного выхода двигателя из строя
Снижает уровень электромагнитных помех и высокочастотных токов
Позволяет безопасно использовать длинные моторные кабели
Снижает акустический шум двигателя во время работы
Повышает надежность системы «частотный преобразователь – электродвигатель»
Подходит для непрерывной эксплуатации в промышленности

Где применяется

Моторный дроссель используется совместно с частотными преобразователями в системах:

насосного оборудования
вентиляции и кондиционирования
компрессорных установок
конвейеров
станков и производственных линий
подъемно-транспортного оборудования
инженерных систем зданий и промышленных объектов

Установка выходного дросселя особенно актуальна при длине кабеля между преобразователем и двигателем, а также при эксплуатации дорогостоящих электродвигателей, где важно максимально снизить воздействие импульсных напряжений.

Система обозначения моторного дросселя INSTART серии IMF

1. Серия
2. Мощность, кВт
3. Ток, А
4. Номинальное напряжение:
4: 3 фазы 400 (380) В
6: 3 фазы 690 (660) В

Схема подключения

Моторный дроссель INSTART IMF 2.2 кВт 5.1А 400В – купить в Беларуси

Габаритные размеры

Массогабаритные характеристики оборудования могут отличаться в зависимости от партии выпуска.
Актуальные размеры указаны в Руководстве по эксплуатации

Компания «Вега Электро» более 15 лет работает в сфере поставок электрооборудования и частотных преобразователей.

Мы помогаем подобрать инвертор и дополнительное оборудование под конкретные задачи: для насосов, вентиляции, станков и промышленного оборудования. Наши специалисты учитывают все параметры — от мощности двигателя до условий эксплуатации — чтобы вы получили надежное и эффективное решение.

Если вы не уверены, какой моторный дроссель купить — мы бесплатно проконсультируем, подберем оптимальную модель и предложим лучшее решение по цене и качеству.

Свяжитесь с нами по номеру +375 29 3587929 или оформите заказ онлайн через корзину.

Купить моторный дроссель в Беларуси с гарантией, доставкой по Минску и всей РБ — просто. Обращайтесь в «Вега Электро» и получите надежное оборудование с профессиональной поддержкой.

Основные характеристики моторного дросселя IMF-22/45-4

Серия	IMF
Номинальный ток	45 А
Мощность	22 кВт
Степень защиты	IP00
Номинальное напряжение (Uв)	400 В
Количество фаз на входе	3
Количество фаз на выходе	3
Частота	50/60 Гц
Выходное напряжение (U2)	400 В
Рабочая температура	от −10 до +40 °C
Индуктивность	1 мГн
Ширина	127 мм
Высота	166 мм
Глубина	97 мм
Вес нетто	5.64 кг
Гарантийный срок	12 месяцев

Технические характеристики сетевых/моторных дросселей серий ISF/IMF

Параметр

Сетевой дроссель

Моторный дроссель

Диапазон напряжения на входе

3 ~ 400 В±10 %, 3 ~ 690±10 %

Рабочая частота

47-63 Гц

0-60* Гц

Несущая частота

Не более 3 кГц

Падение напряжения**

2 % (на ПЧ)

1% (на ЭД)

Рабочая температура

от -10 °С до +40 °С**
(без выпадения конденсата)

Максимальный ток, А

1,5 х Iн (в течение 60 с)

Тип соединения

Допускается параллельное/последовательное соединение дросселей (подробнее – см. полное руководство по эксплуатации)

Степень защиты

IP00

Способ охлаждения

Естественное воздушное

* возможность использования до 120 Гц с понижением эксплуатационных характеристик.
** При проектировании системы необходимо учитывать падение напряжения на сетевом и моторном дросселе.
*** возможность использования до +55 °С с понижением характеристик на 2%.

Где купить моторный дроссель на 22 кВт

Компания «Вега Электро» более 15 лет поставляет частотные преобразователи и промышленное оборудование из Китая. Мы поможем подобрать оптимальное решение под ваш двигатель и условия эксплуатации.

📞 Позвоните нам по номеру +375 29 3587929 или оформите заказ через корзину — наши специалисты проконсультируют и подберут оборудование под вашу задачу.

Спецификация для моторных дросселей серий IMF

Артикул	Наименование	Мощность, кВт	Номинальный ток, А	Напряжение	Фазы	Частота	Степень защиты	Производитель
IMF-2.2/5.1-4	Моторный дроссель IMF-2.2/5.1-4	2.2	5.1	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-4.0/8.8-4	Моторный дроссель IMF-4.0/8.8-4	4.0	8.8	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-5.5/13-4	Моторный дроссель IMF-5.5/13-4	5.5	13	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-7.5/17-4	Моторный дроссель IMF-7.5/17-4	7.5	17	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-11/25-4	Моторный дроссель IMF-11/25-4	11	25	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-15/32-4	Моторный дроссель IMF-15/32-4	15	32	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-18.5/37-4	Моторный дроссель IMF-18.5/37-4	18.5	37	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-22/45-4	Моторный дроссель IMF-22/45-4	22	45	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-30/60-4	Моторный дроссель IMF-30/60-4	30	60	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-37/75-4	Моторный дроссель IMF-37/75-4	37	75	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-45/90-4	Моторный дроссель IMF-45/90-4	45	90	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-55/110-4	Моторный дроссель IMF-55/110-4	55	110	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-75/152-4	Моторный дроссель IMF-75/152-4	75	152	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-90/176-4	Моторный дроссель IMF-90/176-4	90	176	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-110/210-4	Моторный дроссель IMF-110/210-4	110	210	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-132/253-4	Моторный дроссель IMF-132/253-4	132	253	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-160/300-4	Моторный дроссель IMF-160/300-4	160	300	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-185/340-4	Моторный дроссель IMF-185/340-4	185	340	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-200/380-4	Моторный дроссель IMF-200/380-4	200	380	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-220/420-4	Моторный дроссель IMF-220/420-4	220	420	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-250/480-4	Моторный дроссель IMF-250/480-4	250	480	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-280/540-4	Моторный дроссель IMF-280/540-4	280	540	3×400 В	3Ф	50/60 Гц	IP00	INSTART
IMF-315/600-4	Моторный дроссель IMF-315/600-4	315	600	3×400 В	3Ф	50/60 Гц	IP00	INSTART
