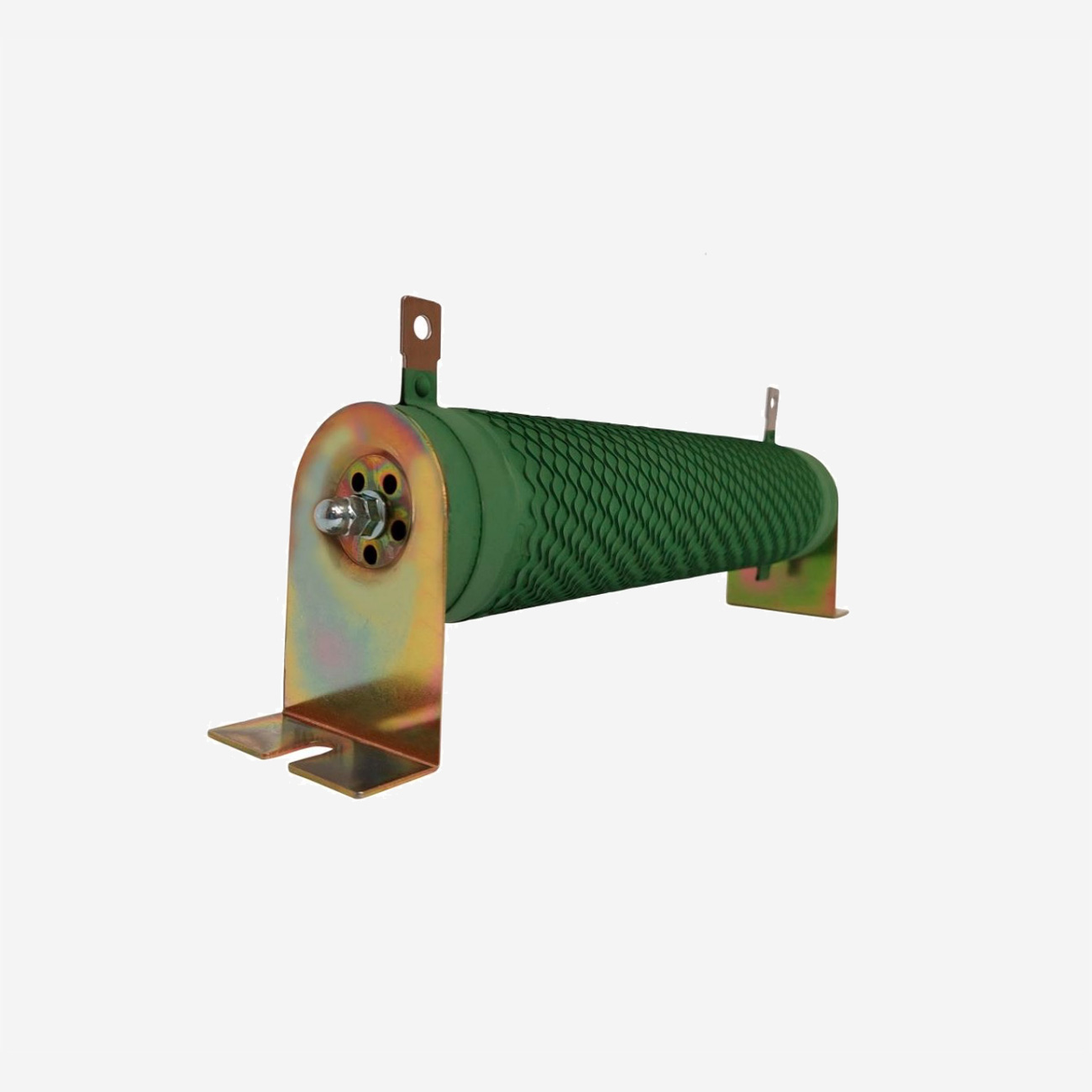

Name: Тормозной резистор модель IBRC-400-80-IP00
Brand: instart
SKU: IBRC-400-80-IP00
Price: 25.00 BYN
Availability: InStock

Модель IBRC-400-80-IP00 оснащена надежным керамическим резистивным элементом, который отличается высокой термостойкостью, стабильностью электрических характеристик и длительным сроком службы даже при интенсивной эксплуатации. Благодаря компактной конструкции и открытому исполнению (IP00) устройство легко интегрируется в шкафы управления, вентиляционные установки, конвейерные линии, насосное оборудование, грузоподъемные механизмы, деревообрабатывающие и металлообрабатывающие станки.

Тормозной резистор эффективно преобразует избыточную электрическую энергию в тепловую, защищая частотный преобразователь от перегрузок и увеличивая ресурс силовой электроники. Решение подходит для промышленного применения на объектах с частыми циклами разгона и торможения двигателя.

Преимущества тормозного резистора INSTART IBRC-400-80-IP00

Надежный керамический резистивный элемент с высокой термостойкостью
Быстрое рассеивание энергии при динамическом торможении двигателя
Снижение вероятности аварийных отключений частотного преобразователя
Продление срока службы преобразователя частоты и силовых компонентов
Компактные размеры для удобного монтажа в электрических шкафах
Работа при температуре окружающей среды от −50 до +50 °C
Простая установка и подключение
Высокая надежность при непрерывной промышленной эксплуатации

Где применяется

Тормозной резистор INSTART IBRC-400-80-IP00 используется совместно с частотными преобразователями в следующих системах:

конвейерное оборудование
подъемные механизмы и тельферы
краны и кран-балки
лифтовое оборудование
деревообрабатывающие и металлообрабатывающие станки
вентиляторы и дымоудаление
насосные станции
автоматизированные производственные линии

Габаритные размеры тормозных резисторов INSTART

Модель	Ш, мм	В, мм	Г, мм	Ш1, мм	Ш2, мм	В1, мм	В2, мм	Г1, мм	D1, мм	D2	D3, мм
IBRC-400-80-IP00	195	65	32	170	116	27	60	16	6	М4	4,5
IBRC-200-160-IP00 IBRC-600-160-IP00 IBRC-120-250-IP00 IBRC-400-250-IP00	235	90	41	215	162	42	82	20,5	8	М5	5,5
IBRC-80-400-IP00 IBRC-250-400-IP00	325	90	41	300	242	42	82	20,5	8	М5	5,5
IBRC-150-600-IP00 IBRC-180-600-IP00	360	100	52	335	265	45	92	26	8	М6	6,8
IBRC-100-1000-IP00 IBRC-120-1000-IP00 IBRC-75-1200-IP00	350	120	62	325	250	60	112	31	8	М6	6,8
IBRC-15-2000-IP00 IBRC-50-2000-IP00	560	125	68	535	460	60	117	34	8	М6	6,8
IBRC-40-2500-IP00	650	125	66	625	550	60	117	33	8	М6	6,8
IBRC-3-3000-IP00 IBRC-5-3000-IP00 IBRC-10-3000-IP00 IBRC-11-3000-IP00 IBRC-12-3000-IP00 IBRC-50-3000-IP00	655	130	70	630	550	70	127	35	8	М6	6,8

Как выбрать тормозной резистор для частотного преобразователя

Правильный выбор тормозного резистора обеспечивает эффективное динамическое торможение двигателя, предотвращает ошибки по перенапряжению и продлевает срок службы частотного преобразователя. При подборе необходимо учитывать несколько основных параметров.

1. Совместимость с частотным преобразователем

В первую очередь проверьте руководство по эксплуатации частотного преобразователя. Производитель указывает:

минимально допустимое сопротивление тормозного резистора
рекомендуемый диапазон сопротивления
максимальную мощность тормозного резистора
необходимость использования внешнего тормозного модуля

Использование резистора с сопротивлением ниже допустимого может привести к перегрузке тормозного транзистора.

2. Номинальное сопротивление

Сопротивление измеряется в Омах (Ω) и является одним из главных параметров при выборе.

меньшее сопротивление обеспечивает более интенсивное торможение, но увеличивает ток через тормозной транзистор
большее сопротивление снижает эффективность торможения, но уменьшает нагрузку на преобразователь

Выбирайте сопротивление в соответствии с рекомендациями производителя частотного преобразователя.

3. Рассеиваемая мощность

Мощность резистора должна соответствовать количеству энергии, которое выделяется при торможении двигателя.

Чем чаще происходят циклы разгона и торможения и чем выше инерция механизма, тем большую мощность должен иметь тормозной резистор.

Особенно важно учитывать этот параметр для:

кранов
лифтов
центрифуг
конвейеров
станков
намотчиков и размотчиков

4. Режим работы оборудования

При выборе необходимо учитывать характер нагрузки:

редкое торможение — подойдет резистор небольшой мощности
периодическое торможение — выбирается резистор средней мощности
частые циклы торможения — требуется резистор повышенной мощности с запасом

5. Условия эксплуатации

Обратите внимание на:

диапазон рабочих температур
степень защиты (IP)
способ монтажа
наличие свободного пространства для охлаждения

Тормозной резистор при работе сильно нагревается, поэтому его необходимо устанавливать в хорошо вентилируемом шкафу управления с соблюдением безопасных расстояний.

Какие данные нужны для подбора

Для правильного выбора тормозного резистора обычно требуется следующая информация:

модель частотного преобразователя
мощность двигателя
напряжение питания
время торможения
периодичность торможений
тип механизма и величина инерции нагрузки

Помощь в подборе

Если вы не уверены, какой тормозной резистор подойдет для вашего частотного преобразователя, специалисты ООО «Вега Электро» помогут подобрать оптимальную модель по техническим характеристикам оборудования. Достаточно сообщить модель преобразователя частоты или параметры двигателя — мы предложим совместимый тормозной резистор, обеспечивающий надежную и безопасную работу электропривода.

Свяжитесь с нами по номеру +375 29 3587929 или оформите заказ онлайн через корзину.

Купить тормозной резистор в Беларуси с гарантией, доставкой по Минску и всей РБ — просто. Обращайтесь в ООО «Вега Электро» и получите надежное оборудование с профессиональной поддержкой.

Основные технические характеристики тормозных резисторов INSTART серии IBRC

Параметр	Значение
Серия	IBRC
Степень защиты	IP00
Рабочая температура	от −50 до +50 °C
Тип резистора	Керамический
Рассеиваемая мощность	80 Вт
Номинальное сопротивление	400 Ом
Ширина	195 мм
Высота	65 мм
Глубина	32 мм
Гарантийный срок	12 месяцев

Сравнение алюминиевых резисторов (IBRA) и керамических резисторов (IBRC)

Параметры	IBRA (Алюминиевые резисторы)	IBRC (Керамические резисторы)
Степень защиты	IP 54	IP 00
Мощность, Вт	60-11 000 Вт	80-3 000 Вт
Подключение	провод	шина
Сопротивление	7,5 — 2000 Ом	3 — 600 Ом
Защита от поражения электрическим током	Не требуется	Требуется дополнительная защита
Размеры	Компактные размеры	Стандартные размеры

Где купить тормозной резистор на 80 Вт

Компания «Вега Электро» более 15 лет поставляет частотные преобразователи и промышленное оборудование из Китая. Мы поможем подобрать оптимальное решение под ваш двигатель и условия эксплуатации.

📞 Позвоните нам по номеру +375 29 3587929 или оформите заказ через корзину — наши специалисты проконсультируют и подберут оборудование под вашу задачу.
