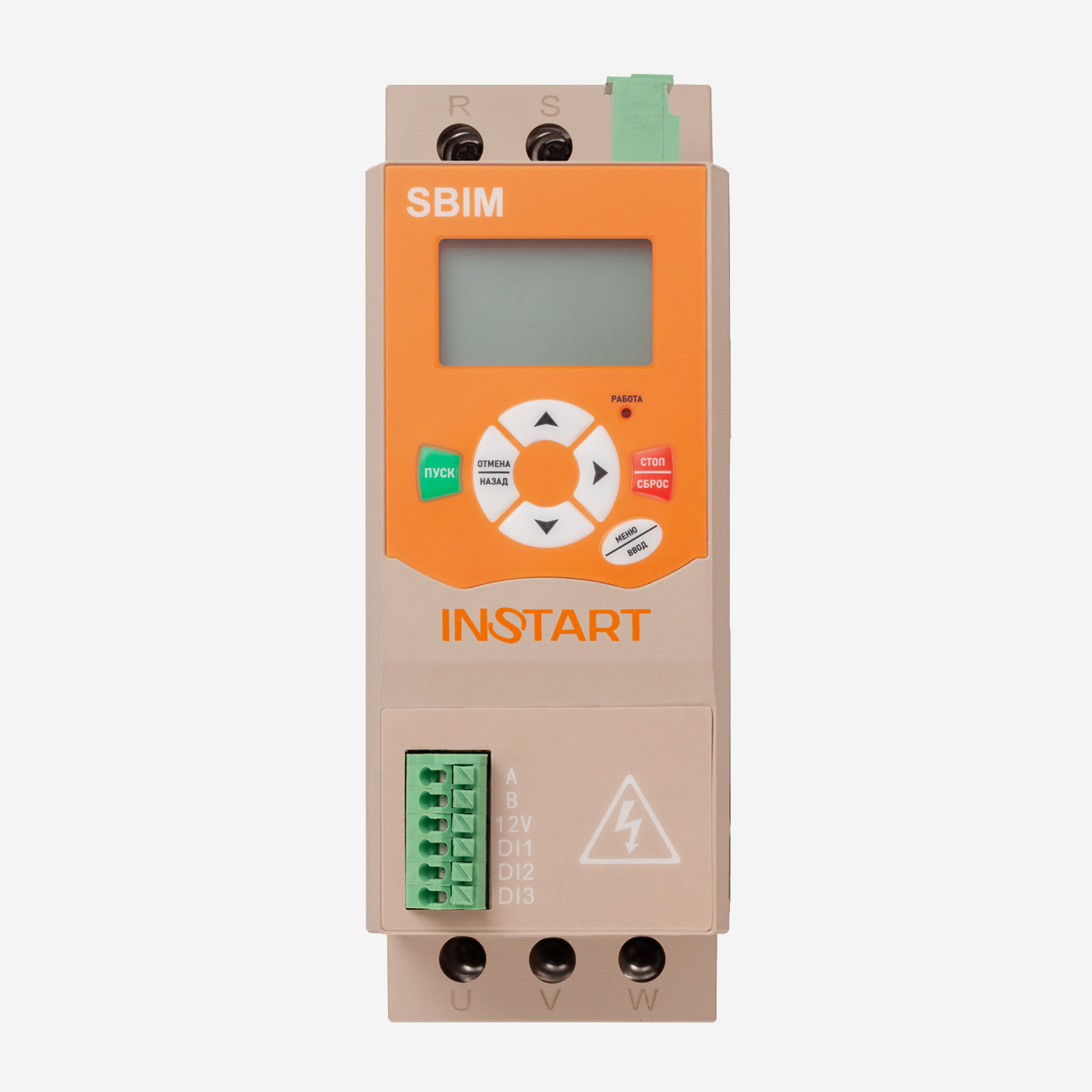

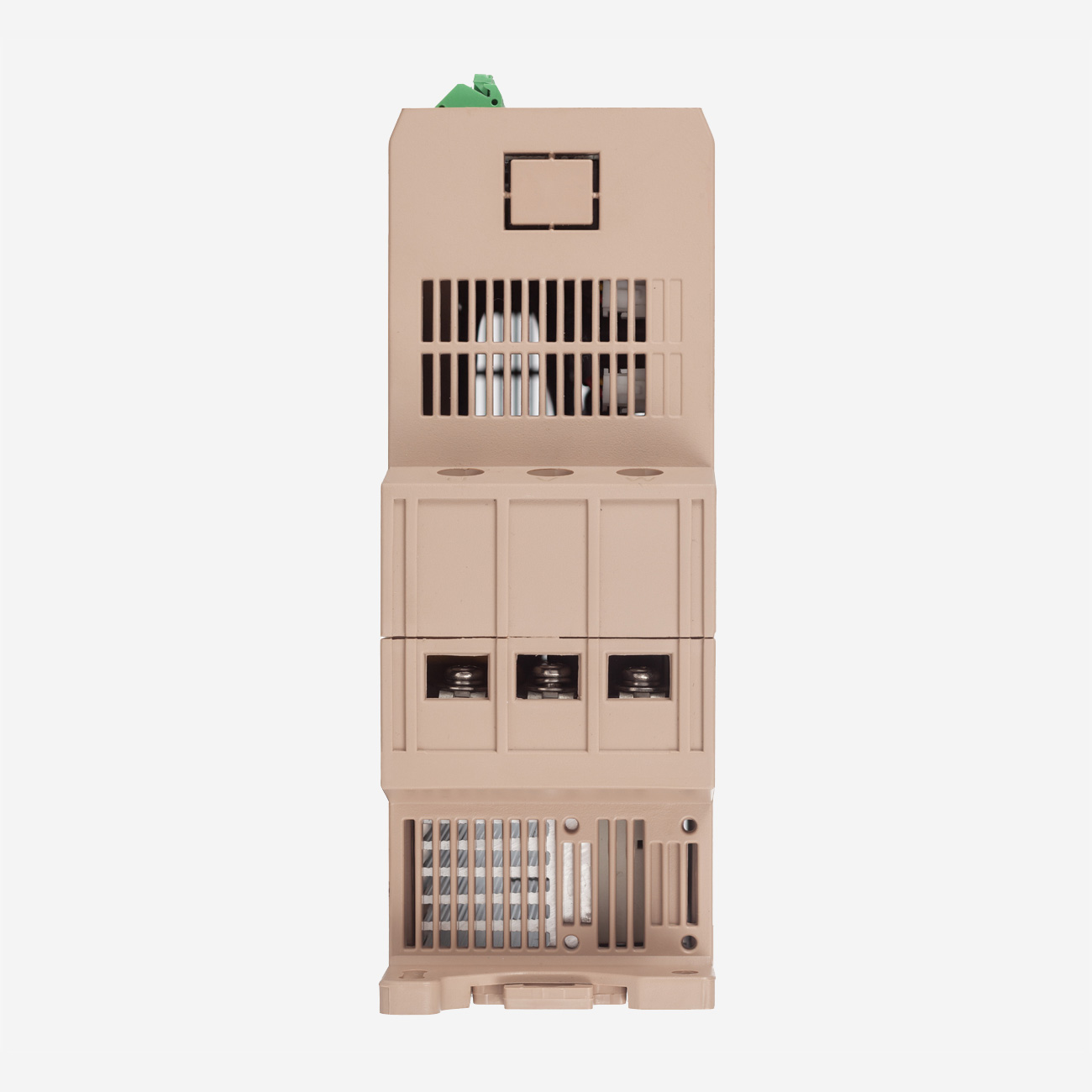

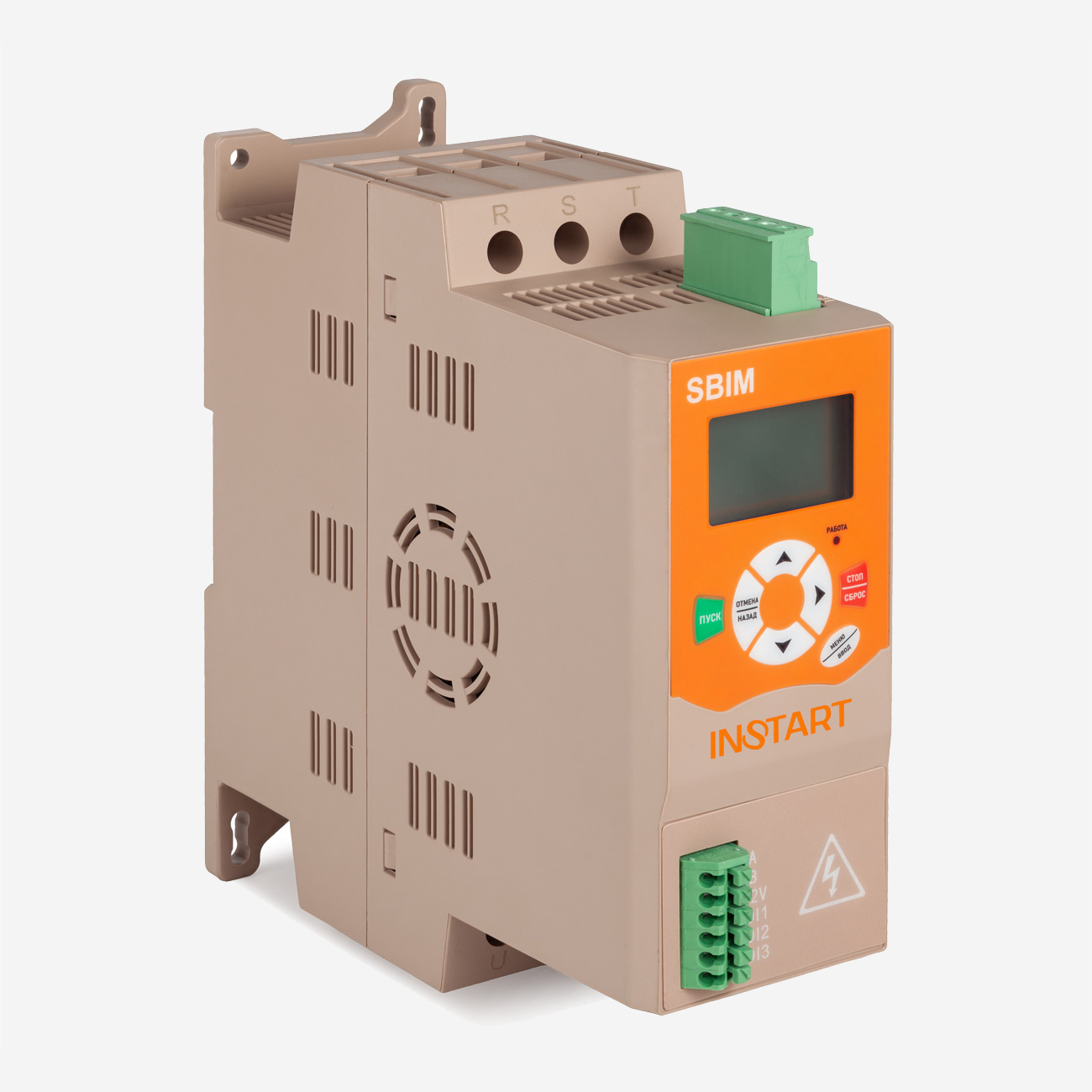

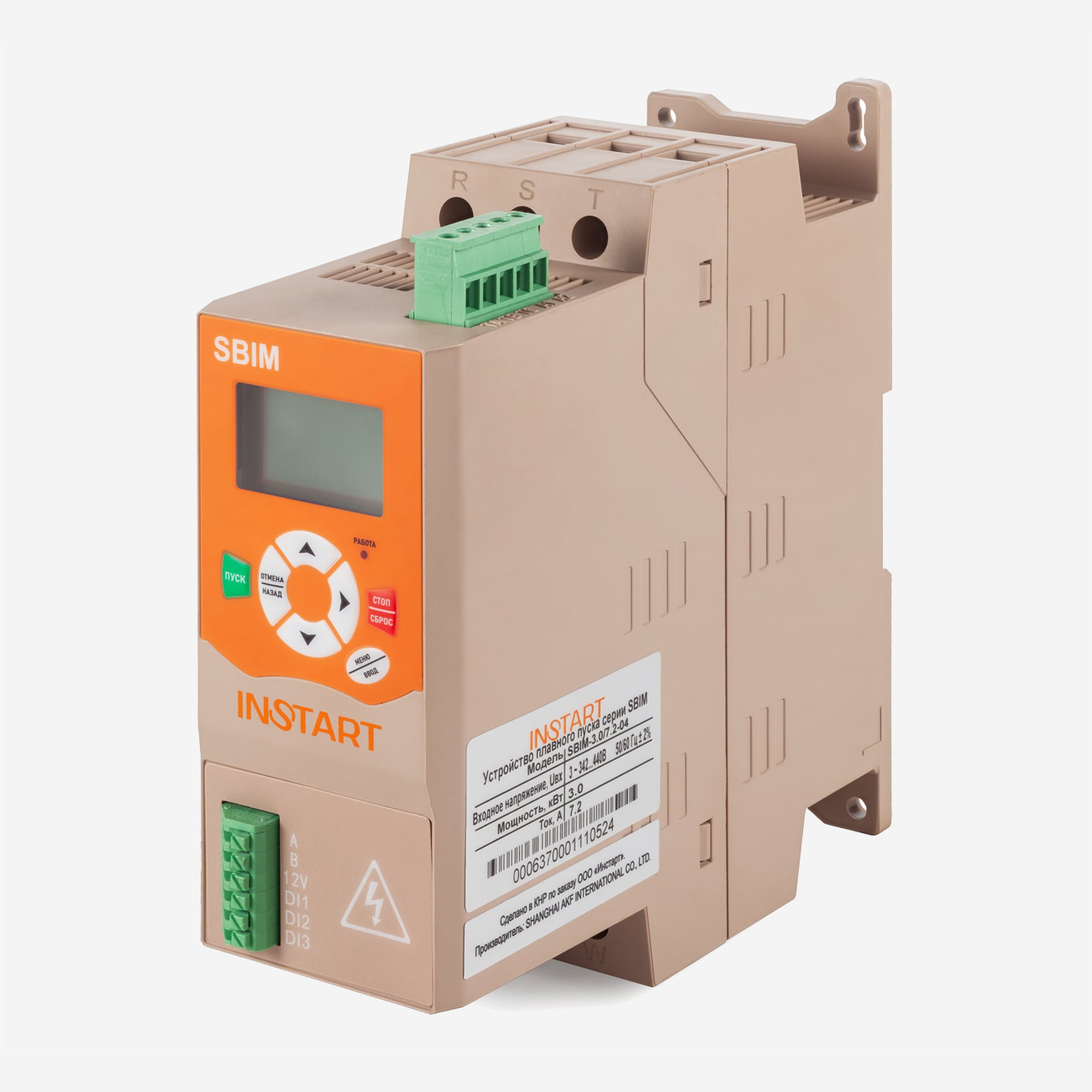

Устройство плавного пуска SBIM-37/74-04
устройства плавного пуска701,24 ƃ
Устройство плавного пуска INSTART серии SBIM-37/74-04 применяется для безопасного пуска и контролируемой остановки трехфазных асинхронных электродвигателей мощностью 37 кВт. Использование устройства позволяет ограничить пусковой ток, уменьшить ударные нагрузки на вал двигателя и подключенное оборудование, а также повысить надежность работы электропривода.
Модель SBIM оснащена встроенным байпасом, что способствует снижению тепловых потерь в процессе эксплуатации и повышению энергоэффективности системы. Гибкая настройка параметров запуска и торможения позволяет адаптировать устройство под различные производственные задачи.
| Технические характеристики | |
|---|---|
| Артикул | SBIM-37/74-04 |
| Мощность, кВт | 37 кВт |
| Номинальный ток, А | 74 А |
| Напряжение питания | 3 × 400 В, 50/60 Гц |
| Наличие байпаса | Да |
- Первый поставщик в Беларуси
- Бесплатный подбор под двигатель
- Техническая поддержка инженера
- Доставка по всей РБ
- В наличии на складе
- Гарантия 24 месяца
Чтобы купить устройство плавного пуска на 37 кВт, свяжитесь с нами по номеру +375 29 3587929 или оформите заказ онлайн через корзину.
-
Описание
-
Характеристики
-
Спецификация
-
Документация
-
Аксессуары
-
Видео
Устройства плавного пуска INSTART серии SBIM позволяют разработать наиболее компактное решение для управления электродвигателем с функциями плавного пуска и останова. Серия SBIM оснащена встроенным обводным контактором, что обеспечивает высокую надежность и упрощает подключение.
Преимущества устройств плавного пуска INSTART серии SBIM
- Компактные размеры
Книжное исполнение идеально подходит для использования в ограниченных пространствах - Графическая панель (LCD)
Русскоязычная графическая панель для удобного ввода параметров и мониторинга требуемой информации позволяет отслеживать несколько параметров одновременно - Удобство монтажа
Устройство можно устанавливать как на DIN-рейку, так и на монтажную плату - Бесперебойное питание
Независимое питание управляющей части УПП - Сетевой протокол
Возможность дистанционного управления с помощью сетевого протокола Modbus RTU, что облегчает внедрение в различные системы управления и мониторинга - Простая функциональность
Контролируемый пуск и останов, а также оптимальный набор настраиваемых защит - Гарантия 2 года
Система обозначения
1. Серия
2. Мощность, кВт
3. Ток, А
4. Входное напряжение, В
4: 3 ~ 400 (380) B, 50/60 Гц
6: 3 ~ 690 (660) B, 50/60 Гц
5. Платы расширения (опция для УПП серии SNI)
6. Дополнительное защитное покрытие плат лаком
7. Защитное покрытие плат компаундом
Схема подключения устройств плавного пуска серии SBIM
Стандартная конфигурация УПП SBIM мощностью до 15 кВт
Стандартная конфигурация УПП SBIM мощностью от 18.5 кВт
Массогабаритные характеристики
| Модель | Вес (нетто), кг | Ширина, мм | Высота, мм | Глубина, мм | Способ монтажа |
|---|---|---|---|---|---|
| SBIM-0.4/1.2-04 | 0,7 | 55 | 150 | 157 | Настенный, DIN-рейка |
| SBIM-0.55/1.6-04 | |||||
| SBIM-0.75/2.0-04 | |||||
| SBIM-1.1/2.6-04 | |||||
| SBIM-1.5/3.6-04 | |||||
| SBIM-2.2/5.6-04 | |||||
| SBIM-3.0/7.2-04 | |||||
| SBIM-4.0/9-04 | |||||
| SBIM-5.5/12-04 | |||||
| SBIM-7.5/16-04 | |||||
| SBIM-11/22-04 | |||||
| SBIM-15/30-04 | |||||
| SBIM-18.5/37-04 | 2,25 | 105 | 250 | 160 | Настенный |
| SBIM-22/44-04 | |||||
| SBIM-30/60-04 | 2,5 | ||||
| SBIM-37/74-04 | |||||
| SBIM-45/90-04 | 4,25 | 136 | 300 | 180 | Настенный |
| SBIM-55/110-04 | |||||
| SBIM-75/150-04 | |||||
| SBIM-90/180-04 | 10 | 211 | 390 | 215 | Настенный |
| SBIM-115/230-04 |
Компания «Вега Электро» более 15 лет работает в сфере поставок электрооборудования и частотных преобразователей и устройства плавного пуска. Мы помогаем подобрать устройство плавного пуска под конкретные задачи: для насосов, вентиляции, станков и промышленного оборудования. Наши специалисты учитывают все параметры — от мощности двигателя до условий эксплуатации — чтобы вы получили надежное и эффективное решение. Если вы не уверены, какое устройство плавного пуска купить — мы бесплатно проконсультируем, подберем оптимальную модель и предложим лучшее решение по цене и качеству.
Свяжитесь с нами по номеру +375 29 3587929 или оформите заказ онлайн через корзину. Купить устройство плавного пуска в Беларуси с гарантией, доставкой по Минску и всей РБ — просто. Обращайтесь в ООО «Вега Электро» и получите надежное оборудование с профессиональной поддержкой.
Основные характеристики устройств плавного пуска INSTART серии SBIM
| Серия | SBIM |
| Мощность, кВт | 37кВт |
| Номинальный ток, А | 74 А |
| Напряжение питания | 3 × 400 В, 50/60 Гц |
| Степень защиты | IP20 |
| Номинальное напряжение | 400 В |
| Вес | 2,5 кг |
| Высота | 250 мм |
| Ширина | 105 мм |
| Глубина | 160 мм |
| Количество фаз на входе | 3 |
| Количество фаз на выходе | 3 |
| Частота сети | 50/60 Гц |
| Совместимый тип электродвигателя | Асинхронный |
| Тип панели управления | Графический LCD-дисплей |
| Резервное копирование параметров с панели | Нет |
| Независимое питание платы управления | Да |
| Встроенный источник питания | 24 В DC |
| Цифровые входы | 3 NPN |
| Программируемые релейные выходы | 1 |
| Аналоговые выходы | 1 |
| Интерфейс связи | Modbus RTU |
| Часы реального времени | Нет |
| Подключение термистора двигателя | Нет |
| Способ монтажа | Настенный |
| Выходное напряжение | 3 × 400 В |
| Рабочая температура | от −20 до +50 °C |
| Пусковой ток | 50–600 % |
| Частота пусков за 60 минут | 10 |
| Тип подключения двигателя | В линию (Inline) |
| Встроенный байпас | Да |
| Гарантийный срок | 24 месяца |
Устройство плавного пуска SBIM предназначено для управления трехфазными асинхронными электродвигателями мощностью/ Модель обеспечивает плавный разгон и останов двигателя, ограничивает величину пускового тока и снижает механические нагрузки на оборудование, что способствует увеличению срока службы электропривода.
УПП SBIM оснащено встроенным байпасом, графическим LCD-дисплеем, интерфейсом Modbus RTU и поддерживает настройку основных параметров пуска и останова. Устройство подключается в линию, рассчитано на питание 3×400 В, 50/60 Гц и подходит для насосов, вентиляторов, компрессоров, конвейеров, дробилок и другого промышленного оборудования. Благодаря компактным размерам и возможности настенного монтажа или установки на DIN-рейку, устройство легко интегрируется в существующие системы автоматизации.
Купить устройство плавного пуска 37 кВт
Компания «Вега Электро» более 15 лет поставляет частотные преобразователи, устройства плавного пуска и промышленное оборудование из Китая. Мы поможем подобрать оптимальное решение под ваш двигатель и условия эксплуатации.
📞 Позвоните нам по номеру +375 29 3587929 или оформите заказ через корзину — наши специалисты проконсультируют и подберут оборудование под вашу задачу.
Спецификация устройств плавного пуска Instart серии SBIM
| Модель | Мощность двигателя, кВт | Ток, А |
|---|---|---|
| Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ±2% | ||
| SBIM-0.4/1.2-04 | 0.4 | 1.2 |
| SBIM-0.55/1.6-04 | 0.55 | 1.6 |
| SBIM-0.75/2.0-04 | 0.75 | 2.0 |
| SBIM-1.1/2.6-04 | 1.1 | 2.6 |
| SBIM-1.5/3.6-04 | 1.5 | 3.6 |
| SBIM-2.2/5.6-04 | 2.2 | 5.6 |
| SBIM-3.0/7.2-04 | 3.0 | 7.2 |
| SBIM-4.0/9-04 | 4.0 | 9.0 |
| SBIM-5.5/12-04 | 5.5 | 12 |
| SBIM-7.5/16-04 | 7.5 | 16 |
| SBIM-11/22-04 | 11 | 22 |
| SBIM-15/30-04 | 15 | 30 |
| SBIM -18.5/37-04 | 18.5 | 37 |
| SBIM -22/44-04 | 22 | 44 |
| SBIM -30/60-04 | 30 | 60 |
| SBIM -37/74-04 | 37 | 74 |
| SBIM -45/90-04 | 45 | 90 |
| SBIM -55/110-04 | 55 | 110 |
| SBIM -75/150-04 | 75 | 150 |
| SBIM -90/180-04 | 90 | 180 |
| SBIM -115/230-04 | 115 | 230 |
Устройство плавного пуска купить
Если вам нужно надежное устройство плавного пуска для насоса, вентилятора, компрессора, станка или производственного оборудования — Instart серии SBIM станет эффективным решением для современной автоматизации.
Звоните по номеру +375 29 3587929, чтобы получить консультацию и выгодное предложение на частотные преобразователи и устройства плавного пуска.
Руководство по эксплуатации устройств плавного пуска INSTART серии SBIM
На этой странице вы можете скачать официальное руководство по эксплуатации устройства плавного пуска INSTART серии SBIM в формате PDF.
Руководство содержит полную техническую информацию, необходимую для правильного выбора, монтажа, подключения, настройки и эксплуатации устройств плавного пуска. Документ предназначен для инженеров, проектировщиков, электромонтажных организаций, специалистов по автоматизации и обслуживающего персонала.
Документация поможет быстро выполнить ввод устройства в эксплуатацию, правильно настроить параметры работы и обеспечить надежную и безопасную работу электродвигателя.
Каталог устройств плавного пуска серии SBIM- Паспорт УПП серии SBIM
- Презентация SBIM
- Руководство по эксплуатации устройств плавного пуска серии SBIM
- Сертификат на устройства плавного пуска серии SBIM
- Сравнение УПП серий SBIP и SBIM
