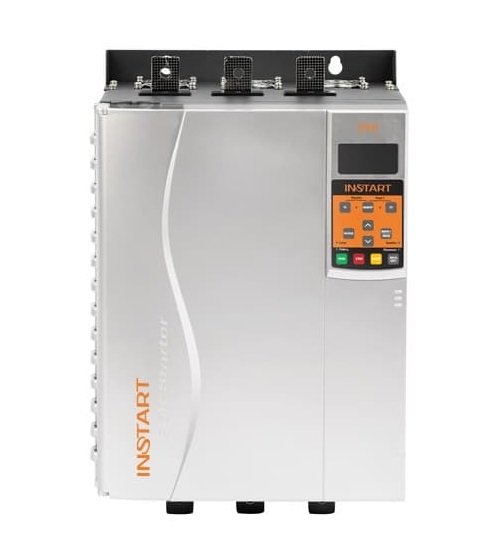

Устройства плавного пуска Instart
УПП серии SSI:
Стандартная серия общего применения с внешним обводным контактором (не входит в комплект поставки).
Диапазон мощности: 5.5 - 600 кВт УПП серии SSI предпочтительнее в случаях:
• если УПП подключается к электродвигателю, который был установлен ранее и до этого запускался «прямым пуском». В этом случае задействуется имеющийся контактор;
• если необходимо реализовать возможность как плавного пуска электродвигателя (с использованием УПП), так и «прямого пуска» двигателя через контактор;
• если необходимо реализовать плавный пуск электродвигателя мощностью более 75 кВт.
УПП серии SBI:
Стандартная серия общего применения со встроенным обводным контактором.
Диапазон мощности: 5.5 - 55 кВт УПП серии SBI предпочтительнее в случаях:
• если производится первичное подключение электродвигателя «с нуля». В этом случае наличие встроенного обводного контактора максимально упростит процесс подключения;
• если габариты являются критически важным параметром. Использование УПП со встроенным обводным контактором позволяет минимизировать требуемые габаритные размеры.
Технические характеристики
|
Напряжение |
380 В ± 15 %, 3 фазы |
||
|
Частота электропитания |
50/60 Гц |
||
|
Применяемые электродвигатели |
Трехфазные асинхронные с короткозамкнутым ротором |
||
|
Частота пусков |
Не более 20 раз в час |
||
|
Пусковое напряжение |
30 - 70 % |
||
|
Ограничение пускового тока |
50 - 500 % |
||
|
Время пуска |
2 - 60 с |
||
|
Время останова |
0 - 60 с |
||
|
Максимальный рабочий ток |
50 - 200 % |
||
|
Режим пуска |
Режим ограничения тока; режим рампы по напряжению; запуск рывком в режиме ограничения тока; запуск рывком в режиме рампы по напряжению; режим рампы по току; режим двойного контура регулирования с ограничением тока и напряжения |
||
|
Режимы останова |
Режим плавного останова; режим свободного останова |
||
|
Наличие обводного контактора (байпас) |
SSI |
Отсутствует (необходимо использовать внешний контактор) |
|
|
SBI |
Встроен |
||
|
Релейные выходы |
Программируемый выход с задержкой, выход ошибки, управление обводным контактором |
||
|
Входы управления |
Пуск, стоп, аварийный стоп |
||
|
Аналоговый выход |
4…20 Ма, мониторинг действующего тока двигателя |
||
|
Обмен данными |
Поддержка стандартного протокола MODBUS RTU |
||
|
Функции защиты |
1. Защита при перегреве устройства плавного пуска 2. Защита от обрыва входной фазы 3. Защита от обрыва выходной фазы 4. Защита от перекоса фаз 5. Токовая защита при запуске 6. Защита от перегрузки в процессе работы двигателя 7. Защита от пониженного напряжения 8. Защита от повышенного напряжения 9. Защита от короткого замыкания нагрузки 10. Защита от длительного пуска 11. Защита от установки неверных параметров 12. Защита от неверного подключения |
||
|
Степень защиты |
SSI |
IP20: модели от 5.5 кВт по 55 кВт IP00: модели от 75 кВт по 600 кВт |
|
|
SBI |
IP20 |
||
|
Внешние условия |
Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха - в интервале -30 °С … +55 °С, влажность воздуха - не более 90%, без конденсата. Размещение устройства - в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G |
||
|
Система охлаждения |
Естественное охлаждение воздухом |
||
